Защита ЛЭП специальным защитным материалом

Полиуретановый лак ПОЛИУРЛАК по бетонным поверхностям

ЗИМПРИМПРОМ - защитный материал для долговременной защиты от коррозии

ЗИМПРИМПРОМ - защитный материал, представляющий из себя суспензию пигментов и функциональных наполнителей в лаке на основе модифицированного каучуками алкида, с добавлением целевых технологических добавок.

Покрытие на основе материала "ЗИМПРИМПРОМ" рекомендуется для долговременной защиты от коррозии металлических, бетонных и железобетонных поверхностей, эксплуатируемых снаружи и внутри помещений всех типов зданий и сооружений, наружной поверхности стальных труб и резервуаров, дорожных ограждений, мостовых металлоконструкций, железнодорожных мостов, опор линий электропередач, а также для гидроизоляции зданий и подземных сооружений, тоннелей, гидротехнических сооружений, железобетонных водоводов, градирен и т.д.

Покрытие на основе материала "ЗИМПРИМПРОМ" обеспечивает защиту от коррозии металлических, бетонных и железобетонных поверхностей на срок до 15 лет. Температурный режим эксплуатации покрытий на основе материала "ЗИМПРИМПРОМ" – от -60 °С до +100 °С.

Спецсвойства
-Защита прокорродировавшего и чистого металла;
-Не нужна предварительная грунтовка поверхности;
-Толстослойное покрытие за один проход;
-Повышенная атмосферостойкость;
-Высокая химическая стойкость покрытия к агрессивным парам и газам, нефтепродуктам, кислотам и щелочам;
-Эластичное покрытие;
-Длительный срок службы покрытия;
-Экологичность, нетоксичность;
-Колеровка в любой цвет (каталоги RAL и др.).

Подготовка поверхности
Все поверхности должны быть чистыми, сухими и свободными от посторонних веществ, препятствующих адгезии.

Стальные поверхности
Тщательная очистка вручную и электроинструментами (по ИСО 8501- 1 до степени St2). В труднодоступных местах допускаются остатки плотносцепленной ржавчины толщиной не более 100 мкм.

Алюминиевые, цинковые поверхности, а также поверхности из нержавеющей стали
Легкая механизированная очистка для придания поверхности шероховатости.

Загрунтованные и ранее окрашенные поверхности
Рекомендуется применять согласованные с производителем предварительные покрытия. Убедиться в совместимости материала с предыдущим покрытием. Предыдущее покрытие должно быть неповрежденным и иметь хорошую адгезию к подложке (не более 1).

Бетонная поверхность
В соответствии с требованиями СНиП 3.04.03-85. Поверхность должна быть прочная, сухая, без пыли, песка, отслоений, грязи, масел и жиров. Для улучшения адгезии материала к бетону рекомендуется предварительное грунтование бетонных конструкций защитным лаком ПОЛИУРЛАК. Рекомендуется провести протравку поверхности перед окраской составом ФОСФАМИТ.

Нанесение
Температура окружающего воздуха, поверхности и самого материала от +5 °С до +30 °С. Относительная влажность не более 85 %. Следить, чтобы температура поверхности превышала минимум на 30 С точку росы. Окрашивание следует производить, по возможности, в безветренную погоду. При скорости ветра более 10 м/с окрасочные работы производить не рекомендуется.

Подготовка материала
Перед применением материал рекомендуется перемешать. Длительного перемешивания не требуется.

Способ нанесения
Безвоздушное или пневматическое распыление, кисть, валик. При безвоздушном распылении давление на выходе должно быть не менее 120 атм. Калибр сопла безвоздушного распыления 0,015″-0,027″ в зависимости от производительности оборудования; угол распыления сопла выбирается в зависимости от формы окрашиваемой конструкции. При нанесении материала пневматическим распылением давление на выходе 2,5-4 атм. Диаметр сопла 1,2-2,2 мм. Толщина кисти – 100-125 мкм (4-5 mils), валика – 75-100 мкм (3-4 mils)

Разбавление материала
Растворитель TDR. Процент разбавления – не более 30% по массе. При значительном разбавлении материала возможно снижение защитных и декоративных свойств готового покрытия

Теоретический расход
Практический расход зависит от конфигурации окрашиваемой поверхности, качества подготовки поверхности (шероховатость), применяемого метода окрашивания, применяемого окрасочного оборудования, квалификации персонала, погодных условий (ветер), цвета материала и окончательно уточняется на месте проведения работ.

Рекомендуемая толщина однослойного покрытия, мкм		Теоретический расход

Технические характеристики:

Состав	суспензия пигментов и функциональных наполнителей в лаке на основе модифицированного каучуками алкида, с добавлением целевых технологических добавок
Внешний вид готового покрытия	Гладкое, эластичное, без посторонних включений
Блеск	Матовый
Цвет	RAL и др.цветовые каталоги
Адгезия пленки, баллов, не более	1
Массовая доля нелетучих веществ, мм, не менее	50
Плотность (20 °С), кг/дм3	1,1-1,3
Эластичность покрытия при изгибе, мм, не более	1
Стойкость к абразивному износу (p=4 атм), кг/мм, не менее	1,5

Хранение: Состав хранить в прочно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей.
Не нагревать. Беречь от огня.

Гарантийный срок хранения — 6 месяцев со дня изготовления.

подтверждено климатическими испытаниями

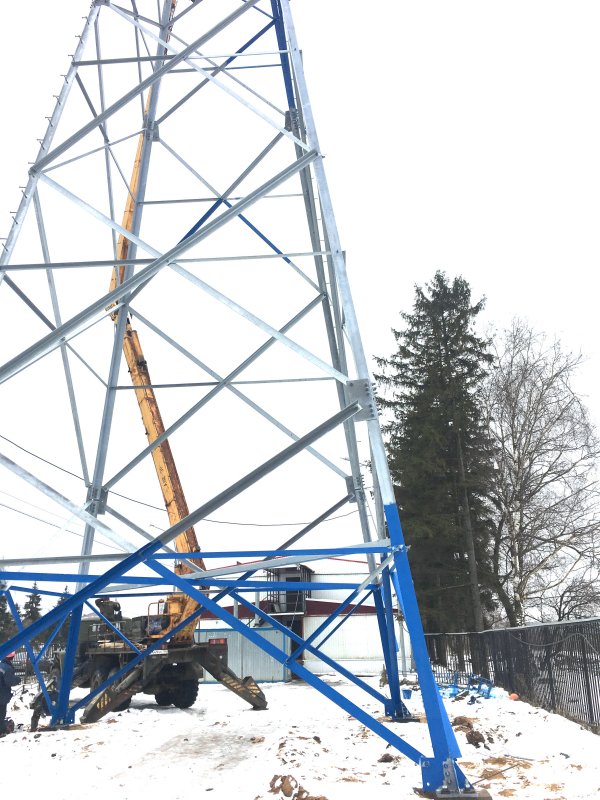

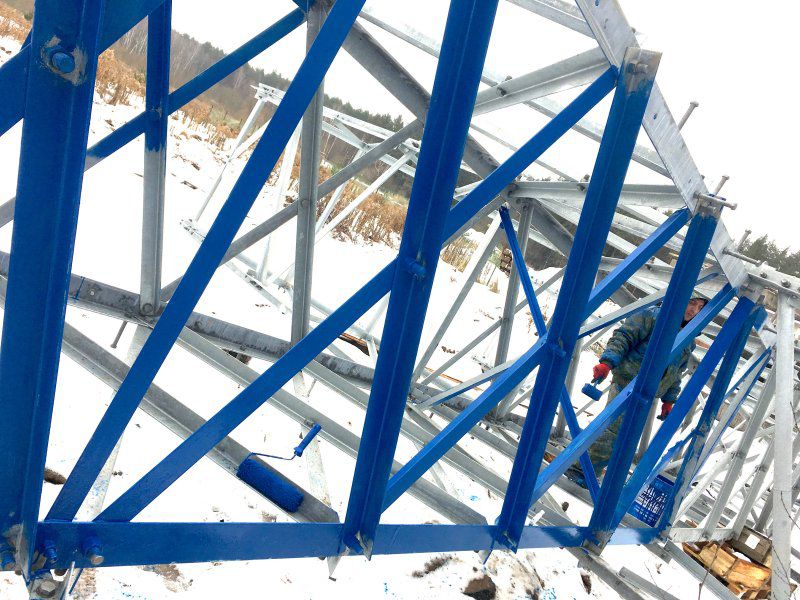

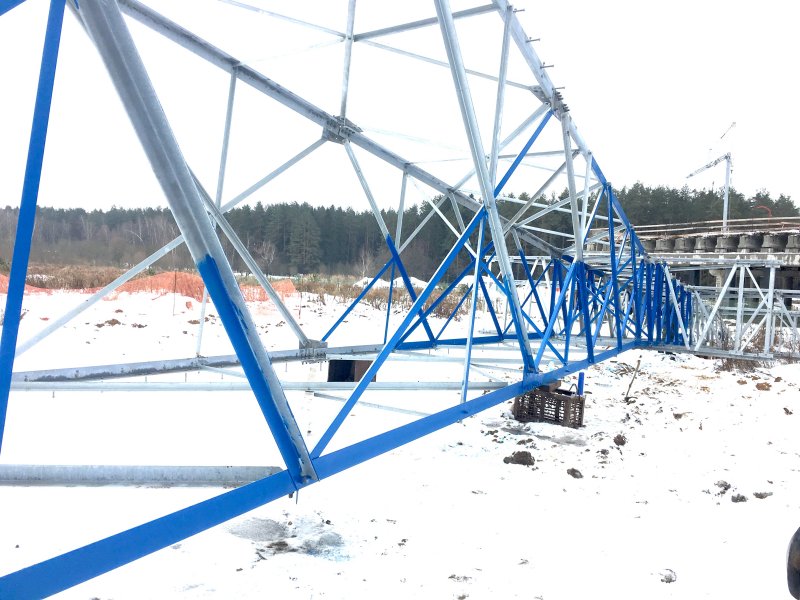

Фотогалерея: применение материала ЗИМПРИМПРОМ для защиты ЛЭП
